Jaw motion tracking으로 본 수직고경(VD) 변화와 턱관절의 다이내믹 변화

교합수직고경(vertical dimension of occlusion, VDO 또는 VD)을 높이면 아래턱은 단순히 하나의 고정된 축을 중심으로 아래쪽으로만 회전할까요?

기계식 교합기에서는 상·하악 모형을 장착한 뒤 전방 유도핀을 올려 교합수직고경을 증가시키는 경우가 많습니다. 이때 하악 모형은 교합기에 설정된 힌지축을 중심으로 비교적 단순한 원호를 그립니다.

그러나 실제 사람의 아래턱은 관절, 저작근, 설골상근, 혀, 연하와 머리 위치가 함께 관여하는 생체 운동계 안에서 움직입니다. K7 jaw-tracking system, optical target tracking, 4D virtual patient와 방사선 계측을 이용한 연구들은 수직고경을 바꾸었을 때 하악의 위치와 기능운동 궤적도 함께 달라질 수 있음을 보여줍니다.

핵심은 다음과 같습니다.

수직고경을 높이면 아래턱이 수직으로만 이동하는 것이 아니라, 환자 고유의 전후·좌우 성분을 포함한 운동경로를 따라 새로운 위치에 놓일 수 있습니다.

이러한 연구 흐름은 스토리 48에서 살펴본 고딕 아치 apex의 이동과 연결됩니다. 기록장치의 두께나 지지핀 높이가 달라져 VD가 변하면, 같은 환자라도 고딕 아치 꼭짓점과 tapping point 및 실제 하악운동 궤적이 달라질 수 있습니다.

오복만세치과에서는 이 점을 턱관절 장치치료와도 연결해 해석합니다.

턱관절 장치는 단순히 치아를 덮는 보호판이 아니라, 교합 변화에 따른 구강악안면 근신경계를 재구성하는 치료입니다.

여기서 ‘재구성’은 장치 하나가 신경계나 턱관절을 영구적으로 교정한다는 뜻이 아닙니다. 장치가 만든 새로운 치아 접촉과 수직고경 안에서 환자가 턱을 닫고, 삼키고, 씹고, 잠자는 동안 나타나는 근육 활성과 하악 위치를 반복해서 관찰하고 조정하는 치료 과정이라는 의미입니다.

1. VD 또는 VDO는 무엇이며 왜 바꿀까요?

교합수직고경은 위아래 치아가 맞닿은 상태에서 얼굴의 두 기준점 사이를 측정한 수직거리입니다. 보철치료에서는 심한 치아 마모, 수복 공간 부족, 무너진 교합, 총의치 제작 또는 수면무호흡장치 설계 등에서 VD를 변화시킬 수 있습니다.

VD를 높이는 이유는 환자마다 다릅니다.

• 마모된 치아를 수복할 공간을 확보하기 위해
• 무너진 교합과 하안면 높이를 회복하기 위해
• 총의치에서 적절한 안모·발음·연하와 안정공극을 만들기 위해
• 턱관절 장치에서 치아 접촉을 분리하고 새로운 하악 위치를 시험하기 위해
• 수면무호흡장치에서 아래턱을 전방으로 유도할 공간을 확보하기 위해

그러나 ‘몇 mm를 높인다’는 숫자만으로 치료 위치가 완성되는 것은 아닙니다. 앞니에서 4mm 벌어진 것과 어금니에서 4mm 벌어진 것은 같지 않으며, 같은 전치부 거상량이라도 환자의 과두 위치와 하악 길이 및 회전 중심에 따라 구치부 변화량이 달라집니다.

또한 하악이 실제로 닫히는 경로가 교합기의 힌지 운동과 다를 수 있습니다. 따라서 수직고경을 정할 때에는 수복 공간뿐 아니라 다음을 함께 확인해야 합니다.

• 얼굴과 입술 지지
• 발음과 연하
• 안정공극과 환자의 편안함
• 턱관절과 저작근 통증
• 개폐구 경로와 좌우 편위
• 새로운 높이에서 반복 폐구되는 위치
• 임시수복물이나 장치 사용 뒤의 적응

2. 왜 고정된 hinge axis만으로 실제 환자의 변화를 설명하기 어려울까요?

기계식 교합기는 보철물을 제작하고 교합을 분석하는 데 매우 유용합니다. 하지만 교합기에 설정한 회전축과 실제 환자의 기능운동 경로가 항상 일치한다고 전제할 수는 없습니다.

실제 개폐구 운동에는 회전과 활주가 함께 포함될 수 있습니다. 양쪽 과두의 움직임이 완전히 같지 않을 수 있고, 통증이나 근육 긴장 및 머리 위치에 따라 턱끝의 경로도 달라질 수 있습니다.

VD를 높였을 때 나타날 수 있는 변화는 다음과 같습니다.

• 아래턱의 후하방 회전
• 환자 고유의 전후 이동 성분
• 좌우 편위 또는 변위
• 연하할 때 나타나는 측방 운동범위 변화
• 가능한 전방이동량의 감소
• 새로운 높이에서의 tapping point 변화
• 일정 기간 사용한 뒤 안정위와 근육 활성의 적응

따라서 ‘교합을 4mm 올렸다’는 정보는 수직거리의 변화만 알려줄 뿐입니다. 그 높이에서 턱이 전후·좌우 어느 위치에 놓였는지, 환자가 그 위치를 반복할 수 있는지, 근육과 관절이 편안한지를 별도로 확인해야 합니다.

3. K7 jaw tracker로 VD별 연하운동을 비교한 연구

Shen 등의 2021년 연구는 무엇을 측정했을까요?

Shen 등은 건강한 성인 40명을 대상으로 수직고경 증가가 침을 삼킬 때의 하악운동에 어떤 영향을 주는지 조사했습니다.

연구 대상은 21세에서 30세 사이의 여성 26명과 남성 14명이었습니다. 연구진은 아크릴 leaf gauge와 기록재를 이용해 VD를 3mm, 5mm와 8mm로 단계적으로 증가시켰습니다.

각 높이에서 참가자에게 침을 삼키게 하고 K7 Evaluation System(Myotronics)을 이용해 하악운동을 3차원으로 기록했습니다. 분석 방향은 다음과 같았습니다.

• 수직 방향
• 전후 방향
• 좌우 방향

고딕 아치의 apex를 찾는 실험은 아니었습니다. 중심관계를 기준점으로 정한 뒤, 연하 중 하악이 그 기준점에서 가장 멀리 이동한 범위를 비교한 연구입니다.

결과는 무엇이었을까요?

VD가 증가할수록 연하 시 하악운동 궤적이 달라졌습니다. 특히 좌우 방향 운동범위의 차이가 통계적으로 유의했습니다.

• 3mm에서 5mm로 높였을 때 평균 변화량: 1.58
• 3mm에서 8mm로 높였을 때 평균 변화량: 3.59
• 5mm에서 8mm로 높였을 때 평균 변화량: 2.01

세 비교 모두 유의한 차이를 보였고, 전체적으로 VD 증가와 연하 시 하악운동 범위 사이에 양의 상관 경향이 나타났습니다. 연구진은 3mm를 초과하는 VD 증가가 연하 시 하악운동 궤적의 범위를 변화시킬 수 있다고 결론 내렸습니다.

이 연구를 어떻게 해석해야 할까요?

이 논문이 보여주는 핵심은 다음과 같습니다.

VD가 달라져도 아래턱은 동일한 수직선에서 단순히 위아래로만 움직이지 않습니다. 연하라는 기능동작 안에서 좌우 성분을 포함한 운동범위가 달라질 수 있습니다.

다만 건강한 젊은 성인을 대상으로 한 단기 실험이므로, 턱관절장애 환자의 치료 효과나 장기 적응을 직접 입증한 연구는 아닙니다. 또한 ‘3mm가 모든 환자의 안전 기준’이라는 뜻도 아닙니다. 연구에서 사용한 VD 증가는 실험 조건이며 실제 임상에서는 치아 위치, 측정 기준과 환자 상태를 함께 봐야 합니다.

Shen et al., 2021 원문

4. 실제 개폐구 경로에서 목표 VD를 선택한 optical target tracking 연구

Lee 등의 2021년 연구는 왜 교합기 방식에 문제를 제기했을까요?

연세대학교 연구진이 발표한 Lee 등의 기술보고는 수직고경을 높일 때 실제 환자의 개폐구 궤적을 이용하는 방법을 제시했습니다.

일반적인 보철 과정에서는 상·하악 모형을 교합기에 장착하고 전방 유도핀을 올려 모형을 벌립니다. 하지만 연구진은 교합기의 힌지 운동과 실제 환자의 하악 개폐구 경로 사이에 차이가 생길 수 있다고 지적했습니다.

어떻게 측정했을까요?

연구진은 상악과 하악 전치부에 optical target을 부착했습니다. 환자가 입을 벌리고 다무는 동안 두 target의 움직임을 실시간으로 추적하고, 그 운동정보를 구강스캔으로 얻은 상·하악 STL 데이터와 결합했습니다.

그 결과 다음 작업이 가능했습니다.

1. 환자의 실제 개폐구 운동을 기록합니다.
2. 하악 구강스캔 데이터에 운동 궤적을 적용합니다.
3. 같은 궤적 위에서 여러 수직고경의 상·하악 관계를 재구성합니다.
4. 수복 공간과 임상 목표에 맞는 높이를 선택합니다.
5. 선택한 위치의 상·하악 STL을 출력합니다.
6. 3D 프린팅 모형 또는 bite jig를 제작해 다음 보철 과정으로 전달합니다.

어느 정도의 변화를 감지했을까요?

보고에서는 1mm 이내의 중심관계(CR)와 최대교두감합위(MI) 차이도 감지할 수 있다고 설명했습니다. 추적 정확도는 target 주변에서 약 10μm, 제2대구치 교두 부근에서 약 30μm로 보고됐습니다.

다만 하악이 target에서 멀어질수록 작은 각도 오차가 증폭될 수 있습니다. 실제로 4mm 개방 상태에서는 완전히 다문 상태보다 편차가 커졌습니다.

임상적으로 무엇을 의미할까요?

이 연구는 다음 논리를 직접적으로 뒷받침합니다.

VD를 거상할 때 하악 위치는 교합기에서 임의로 회전시킨 위치만으로 정하기보다, 환자의 실제 jaw-motion trajectory 안에서 목표 높이에 해당하는 위치를 확인하는 것이 합리적일 수 있습니다.

그러나 이 논문은 새로운 기술을 설명한 기술보고입니다. 다수 환자를 대상으로 여러 VD의 좌표 변화를 통계적으로 검증한 대규모 임상시험은 아닙니다. 높은 장비 정밀도가 곧 임상적으로 가장 좋은 치료 위치를 자동으로 찾아준다는 뜻도 아닙니다.

Lee et al., 2021 원문

5. 4D virtual patient에서 VD를 높이고 다시 확인한 연구

Feng 등의 2023년 기술보고는 어떤 데이터를 통합했을까요?

Feng 등은 심한 치아 마모와 수복 공간 부족이 있는 환자의 고정성 보철치료에서 4D virtual patient를 구성했습니다.

통합한 자료는 다음과 같습니다.

• 구강스캔
• 안면스캔
• CBCT
• jaw-motion trajectory
• 과두 위치

연구진은 jaw motion tracer를 이용해 작은 범위의 반복 개폐구 운동을 기록하고, 과두가 시작점 부근에서 주로 회전하는 구간을 선택해 hinge axis와 hinge movement를 계산했습니다.

새 VD를 어떻게 정했을까요?

새로운 악간관계는 단순히 모형을 벌려 정하지 않았습니다. 다음 조건을 함께 검토했습니다.

• 중심관계와 과두 위치
• 치은연 사이의 수직거리
• interocclusal rest space
• 안모
• 발음과 기능운동
• 수복재료에 필요한 공간

증례에서는 전치부를 약 5mm, 구치부를 약 4mm 거상했습니다. 선택한 관계를 CAD 과정으로 전달해 provisional restoration을 제작했고, 임시수복물을 장착한 뒤 다시 jaw motion tracer로 기능을 확인했습니다.

이 연구의 ‘3D 원칙’은 무엇일까요?

저자들은 전체 과정을 다음 세 단계로 설명했습니다.

• digital determination: 치료 위치를 디지털로 결정
• digital delivery: 결정한 위치를 임시·최종 수복물로 전달
• digital double-check: 임시수복물에서 기능과 위치를 다시 확인

이 흐름은 치료 위치를 한 번 정하고 끝내는 방식과 다릅니다. 처음 선택한 VD가 임상적으로 만족스럽지 않다면 저장된 운동자료로 돌아가 다른 위치를 선택할 수 있고, 임시수복물에서 실제 기능을 다시 점검할 수 있습니다.

무엇을 조심해서 해석해야 할까요?

이 논문 역시 단일 증례를 이용한 기술보고입니다. IOS·안면스캔·CBCT·jaw tracker를 통합한 과정의 가능성을 보여주지만, 특정 장비나 특정 VD가 모든 환자에게 더 우수하다는 비교 임상시험은 아닙니다.

또한 CBCT를 사용하는 워크플로에는 방사선 노출을 고려해야 합니다. 동적 정보를 많이 얻는다는 이유만으로 모든 환자에게 같은 검사가 필요한 것은 아닙니다.

Feng et al., 2023 원문

6. VD가 높아지면 가능한 하악 전방이동량도 달라질까요?

Mayoral 등의 2019년 연구는 무엇을 비교했을까요?

이 연구는 수면무호흡장치의 construction bite를 설계하기 위해, 수직 이개량에 따라 가능한 하악 전방이동 범위가 어떻게 달라지는지 조사했습니다.

턱관절 증상이 없는 19세에서 23세 사이의 치과대학생 52명이 참여했습니다. 연구진은 George Gauge를 사용해 다음 네 높이에서 최대 전방이동 범위를 측정했습니다.

VD가 증가할수록 가능한 전방이동 범위가 감소했습니다. 연구진은 수직 이개량이 1mm 증가할 때 전방이동 가능 범위가 약 0.3mm 감소하는 관계를 제시했습니다.

왜 전방이동량이 줄어들까요?

입이 벌어지면 아래턱이 후하방으로 회전할 수 있습니다. 따라서 같은 전방 설정값이라도 수직고경이 달라지면 실제 아래턱의 전후 위치와 남아 있는 전방이동 여유가 달라질 수 있습니다.

이 결과는 수면무호흡장치뿐 아니라 턱관절 장치의 높이를 해석할 때도 중요한 기하학적 배경이 됩니다.

• 장치가 두꺼워지면 하악이 자동으로 더 전방에 놓인다고 단정할 수 없습니다.
• 수직거상과 전방유도는 서로 독립된 두 숫자가 아닐 수 있습니다.
• 같은 전진량이라도 장치의 높이와 환자의 하악 회전 양상에 따라 실제 위치가 달라질 수 있습니다.

다만 연구 대상은 젊고 무증상인 성인이었으며, 수면무호흡 치료 결과나 턱관절 통증의 변화를 측정한 연구는 아닙니다.

Mayoral et al., 2019 원문

7. 서로 다른 VD에서 하악 위치를 방사선으로 비교한 고전 연구

Goodkind의 1967년 연구는 무엇을 보여줬을까요?

Goodkind는 무치악 환자 10명을 대상으로 서로 다른 세 높이에서 하악의 시상면 위치를 비교했습니다.

• 설정된 교합수직고경보다 높은 위치
• 설정된 교합수직고경
• 과폐구된 위치

환자는 구강 내 tracer의 유도를 받아 하악을 가장 후방의 참고 위치에 유지했습니다. 각 높이에서 측모두부 방사선사진을 촬영하고 연속 tracing을 이용해 하악운동을 측정했습니다.

현대적인 optical jaw tracker 연구는 아니지만, 수직고경이 달라질 때 같은 ‘후방 참고 위치’에서 하악의 시상면 관계가 어떻게 달라지는지를 방사선학적으로 살펴본 초기 연구입니다.

이 연구는 다음 흐름 안에서 의미가 있습니다.

• 고딕 아치 기록에서는 지지핀 높이에 따라 apex가 달라질 수 있습니다.
• 측모두부 방사선 계측에서도 서로 다른 VD에서 하악의 시상면 관계가 달라질 수 있습니다.
• 현대 jaw tracker는 실제 개폐구 경로가 단순한 교합기 회전과 다를 수 있음을 보여줍니다.

다만 1967년의 연구설계와 ‘가장 후방 위치’라는 중심관계 개념은 오늘날의 정의와 그대로 같지 않습니다. 표본도 10명으로 작기 때문에 역사적·운동학적 배경으로 해석해야 합니다.

Goodkind, 1967 논문90165-5)

8. VD를 높인 직후와 장기 적응 후의 하악 안정위는 같을까요?

Ormianer와 Gross의 2년 추적 연구

Ormianer와 Gross는 고정성 수복물로 교합수직고경을 임상적 안정위보다 높인 뒤 2년 동안 하악 자세를 관찰했습니다.

연구에서는 다음 위치를 구분했습니다.

• clinical rest position(CRP): 임상적으로 관찰하는 비교적 닫힌 안정 참고관계
• relaxed resting posture(RRP): 술자가 이완을 유도한 뒤 얻는 반복 가능한 자세 범위
• physiologic rest position(PRP): 최소 근활성과 연결해 설명하는 생리적 안정위

결과에서 안정 시 안면고경은 증가된 VD에 적응했고, 이러한 변화는 1년과 2년에도 유지됐습니다. RRP는 CRP보다 더 컸으며 두 위치 모두 하나의 고정된 점이 아니라 자세 범위로 나타났습니다.

또한 최소 교근 근전도 활성은 서로 다른 interocclusal rest space에서도 나타날 수 있었습니다.

이 결과가 의미하는 것은 무엇일까요?

VD를 높인 직후 측정한 하악 안정위가 수개월 또는 수년 뒤에도 똑같이 유지된다고 전제하기 어렵습니다. 근신경계는 새로운 치아 접촉과 수직관계에 적응할 수 있고, 안정위 자체도 하나의 좌표보다 범위로 나타날 수 있습니다.

그러나 ‘사람은 어떤 높이에도 적응한다’는 뜻은 아닙니다. 연구 결과는 적응 가능성을 보여줄 뿐이며, 통증·발음·연하·치아와 보철물의 부담을 무시하고 임의로 큰 거상을 해도 안전하다는 근거가 아닙니다.

Ormianer & Gross, 1998 논문

9. 연구 결과를 한 표로 합치면 무엇이 보일까요?

연구방법은 서로 다르지만 공통된 방향은 분명합니다.

교합을 거상하면 아래턱의 위치가 수직으로만 변하는 것이 아니라 전후·좌우 위치, 기능운동 궤적과 근신경계의 반복 패턴도 달라질 수 있습니다.

10. 고딕 아치 apex 연구와 jaw motion tracking은 어떻게 연결될까요?

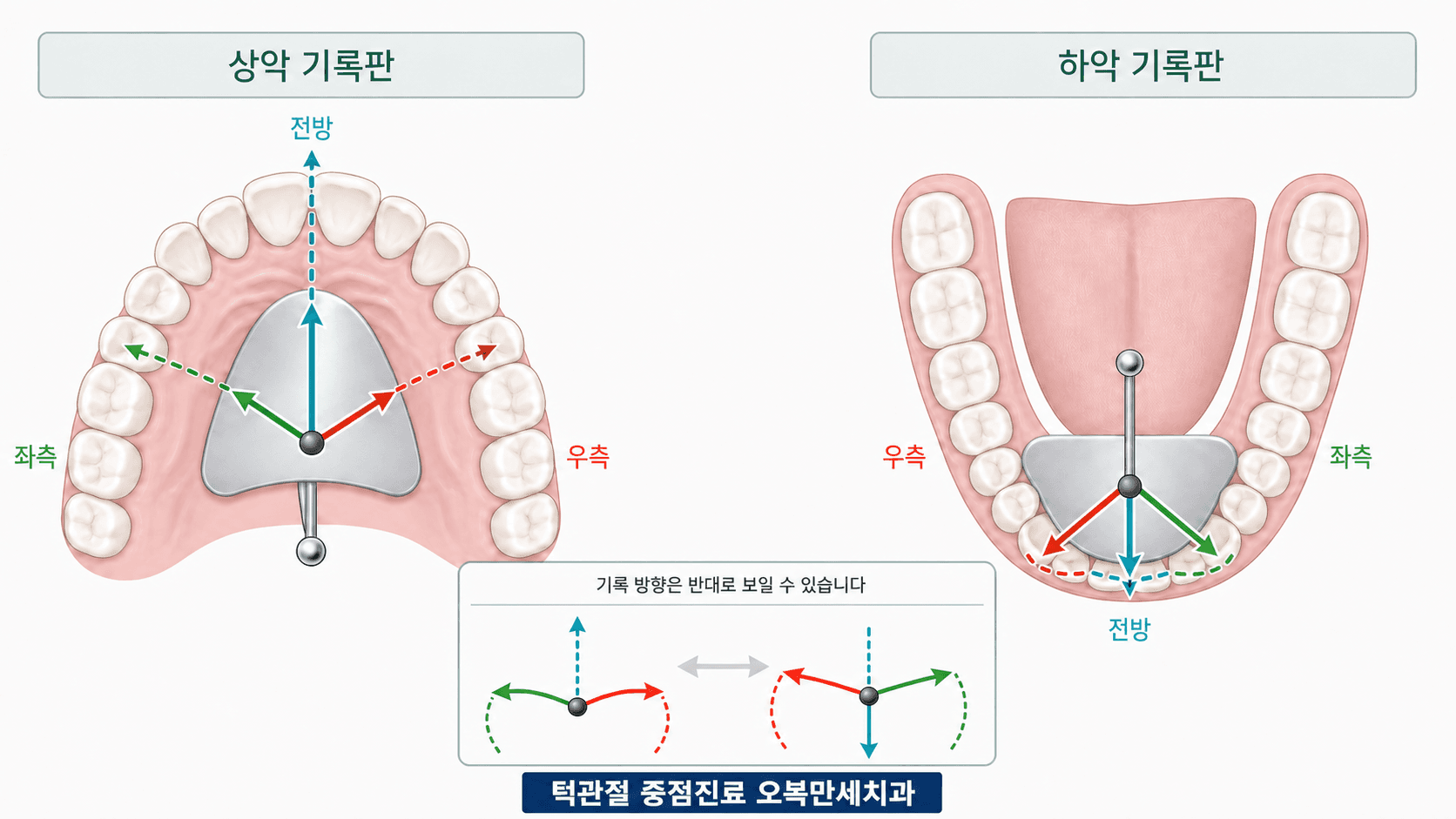

유치악 환자에게 고딕 아치 장치를 넣으면 기록판과 지지핀 두께만큼 기존 교합보다 VD가 증가합니다. 따라서 그 높이에서 얻은 apex를 기존 최대교두감합위의 하악 위치와 동일한 점으로 취급하기 어렵습니다.

다음 순서로 생각할 수 있습니다.

1. 고딕 아치 장치를 넣으면 수직고경이 변합니다.
2. VD가 변하면 실제 개폐구·연하 운동의 전후·좌우 성분도 달라질 수 있습니다.
3. 기록판 위 apex에는 실제 운동학적 변화와 장치의 기하학적 효과가 함께 반영될 수 있습니다.
4. 임의로 높아진 VD에서 얻은 apex가 기존 VD 또는 최종 치료 VD의 apex와 같다고 전제할 수 없습니다.
5. 전악수복이라면 최종 예정 VD에서 기록하거나, 실제 jaw-motion trajectory에서 해당 높이의 악간관계를 재구성하는 접근을 고려할 수 있습니다.
6. provisional 또는 장치 적응 뒤 같은 VD에서 위치와 기능이 반복되는지 다시 확인해야 합니다.

스토리 48의 고딕 아치 트레이싱은 2차원 평면에서 하악 경계운동의 반복성을 보여줍니다. jaw motion tracking은 여기에 시간축과 3차원 좌표를 더해 실제 개폐구·연하·측방운동을 다시 재생할 수 있게 합니다.

두 방법은 서로를 완전히 대체하기보다 다른 질문에 답합니다.

• 고딕 아치: 같은 위치로 반복해서 돌아오는가?
• jaw tracker: 그 위치까지 어떤 3차원 경로와 속도로 움직였는가?
• 동적 교합검사: 실제 치아는 어떤 순서와 힘으로 접촉하는가?
• 임상검사: 그 과정에서 통증·소리·편위와 근육 긴장이 나타나는가?

11. 턱관절 장치는 왜 ‘구강악안면 근신경계를 재구성하는 치료’일까요?

턱관절 장치를 단순히 이갈이로부터 치아를 보호하는 플라스틱 판으로만 보면, 장치 두께와 접촉 위치가 만드는 변화를 충분히 설명하기 어렵습니다.

장치를 입안에 넣는 순간 다음 조건이 달라질 수 있습니다.

• 상·하악 치아가 만나는 높이
• 처음 접촉하는 치아 또는 장치 부위
• 아래턱이 닫히는 전후·좌우 위치
• 악물기와 연하 때 동원되는 근육 활성
• 통증을 피하기 위한 보호성 운동
• 수면 중 반복되는 턱 위치
• 아침에 장치를 뺀 뒤 느끼는 교합감

오복만세치과에서 말하는 ‘근신경계 재구성’은 이러한 새로운 입력 안에서 하악의 기능을 다시 학습하고 조절하는 과정을 뜻합니다.

1단계: 기존 통증과 과도한 근육 긴장을 줄입니다

통증이 강하면 환자는 아픈 방향을 피하고, 한쪽으로만 씹거나 턱을 비틀어 닫을 수 있습니다. 먼저 통증과 방어성 긴장을 줄여야 실제 하악운동을 평가하기 쉬워집니다.

2단계: 장치로 가역적인 교합 변화를 만듭니다

치아를 삭제하거나 영구 수복을 하기 전에 구강 내 장치로 수직고경과 접촉 조건을 가역적으로 바꿉니다. 이때 목표는 하나의 이상적인 좌표를 강제로 고정하는 것이 아니라, 어느 조건에서 통증과 기능이 안정되는지 확인하는 것입니다.

3단계: 반복되는 기능을 관찰합니다

장치 사용 뒤 다음 변화를 구분해 봅니다.

• 턱관절과 저작근 통증
• 개구량과 개폐구 경로
• 귀·관자놀이·목의 연관 증상
• 씹기와 연하의 편안함
• 아침의 턱 위치감과 교합감
• 장치 위 접촉의 좌우 균형
• 사용 시간에 따른 증상의 재현성

4단계: 필요하면 장치 위치와 높이를 다시 조정합니다

처음 선택한 높이가 항상 최종 위치는 아닙니다. 특정 치아만 먼저 닿거나 턱이 한쪽으로 밀리고, 통증이나 교합 불편감이 증가하면 장치의 높이와 접촉을 다시 확인합니다.

5단계: 적응된 기능을 실제 치료계획과 연결합니다

장치에서 편안한 위치가 확인돼도 곧바로 영구적인 교합 변화로 옮기는 것은 아닙니다. 자연치아와 보철물 상태, 장치 없이도 위치가 유지되는지, 임시수복물에서 기능이 재현되는지를 추가로 확인해야 합니다.

따라서 이 문장의 의미는 다음과 같이 정리할 수 있습니다.

턱관절 장치는 교합 입력을 가역적으로 바꾸고, 그 변화에 반응하는 턱관절·저작근·연하·감각 피드백을 반복 평가하며 구강악안면 근신경계의 기능 패턴을 재구성하는 치료입니다.

이것은 모든 턱관절 환자에게 장치가 필요하다는 뜻이 아닙니다. 통증과 기능장애가 물리치료·행동조절·주사치료 등으로 안정되는 경우에는 장치를 사용하지 않을 수 있습니다. 반대로 신경병성 통증이나 복합적인 귀 증상, 심한 악물기와 불안정한 턱 위치가 함께 나타나면 초기부터 장치치료를 고려하는 경우도 있습니다.

12. 오복만세치과의 ‘다이내믹 변화’와 어떤 관계가 있을까요?

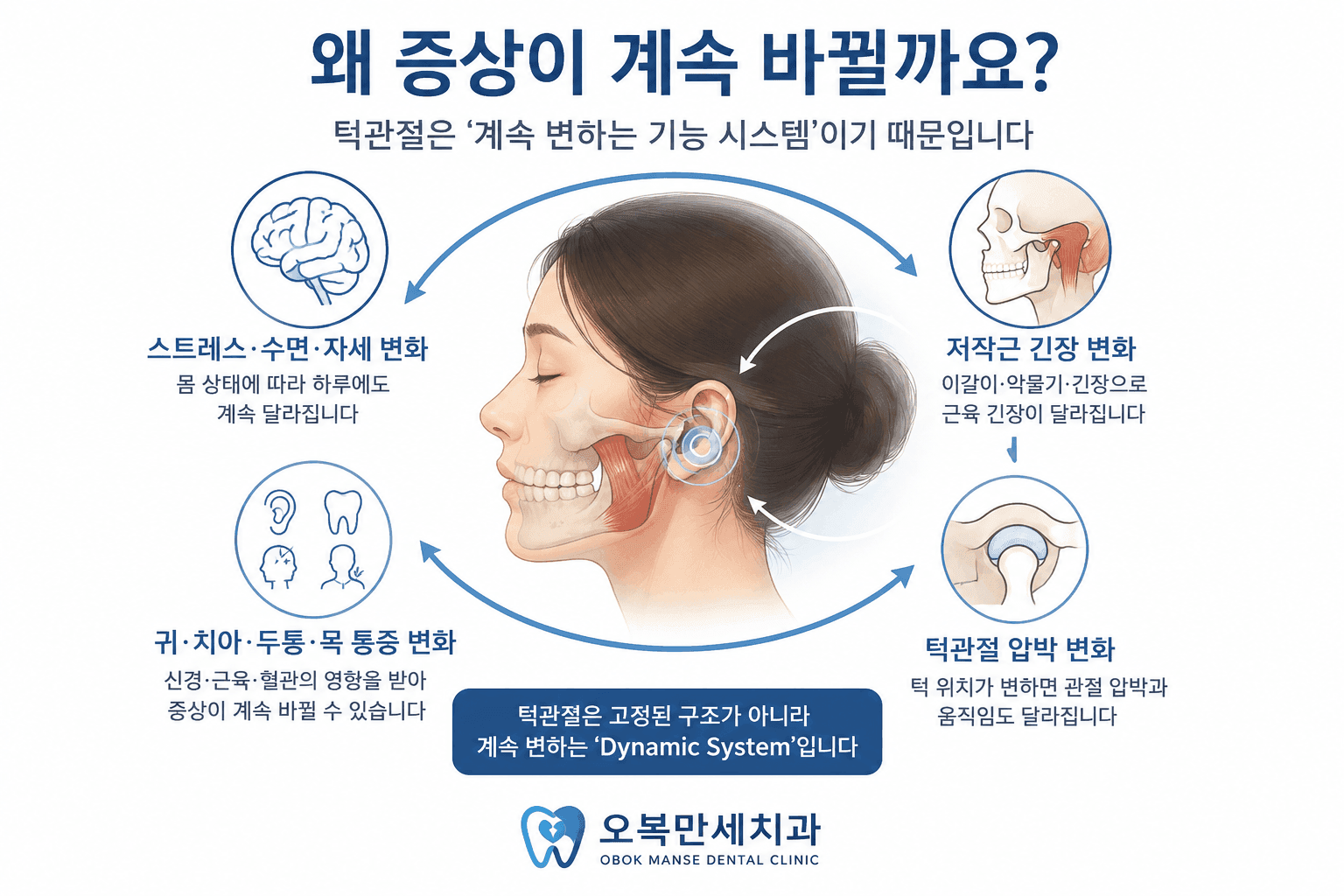

오복만세치과가 설명하는 다이내믹 변화는 턱관절을 고정된 뼈 구조 하나로 보지 않는 관점입니다.

같은 환자도 다음 조건에 따라 증상과 턱의 기능이 달라질 수 있습니다.

• 수면과 스트레스
• 이갈이와 악물기
• 통증과 염증
• 머리·목 자세
• 씹는 쪽과 음식의 단단함
• 교합수직고경과 장치 높이
• 치아 접촉 순서
• 치료와 시간에 따른 근신경계 적응

Jaw motion tracking 연구는 이 개념을 운동학적으로 보여줍니다. VD를 바꾸면 실제 하악 궤적이 달라질 수 있고, optical tracking은 교합기의 단순 회전과 환자 운동이 다를 수 있음을 보여줍니다. 장기 추적 연구는 새로운 높이에 맞춰 하악 안정위와 근육계가 적응할 수 있음을 보여줍니다.

따라서 한 번의 정적 교합검사만으로 치료 전체를 판단하기 어렵습니다.

• 어느 치아가 닿는가
• 어떤 순서로 닿는가
• 닿기 전 턱이 어떤 경로로 움직이는가
• 그 움직임이 반복되는가
• 장치를 사용한 뒤 통증과 기능이 어떻게 변하는가

이 항목들을 시간에 따라 함께 확인해야 합니다.

다이내믹 변화라는 말은 중심관계나 교합 기준이 필요 없다는 뜻이 아닙니다. 기준을 일정하게 기록하되, 특정 시점의 기록을 영원히 변하지 않는 절대점으로 과도하게 해석하지 말자는 뜻입니다.

13. 앞으로 어떤 연구를 하면 고딕 아치와 jaw tracker를 직접 연결할 수 있을까요?

같은 환자에게 여러 높이를 적용하고 두 측정법을 동시에 비교하는 연구를 설계할 수 있습니다.

기본 연구 조건

• VD 0, +2, +4와 +6mm
• 같은 기록상과 장치 위치
• 같은 치과의자 등받이와 머리 위치
• 같은 연하·tapping 지시
• 충분한 적응 및 휴식시간
• 각 높이에서 세 번 이상의 반복 기록

고딕 아치에서 측정할 값

• apex의 X·Y 좌표
• 반복 apex의 분산
• 평균 tapping point와 tapping 분포 면적
• apex–TP 거리와 방향
• 좌우·전방 경로의 길이와 각도

jaw tracker에서 측정할 값

• 하악 절치점의 X·Y·Z 좌표
• 좌우 과두의 회전과 활주
• 개폐구·연하·측방운동 경로
• 각 높이에서의 반복성
• 경로의 속도와 흔들림

임상적으로 함께 기록할 값

• 턱관절과 저작근 통증 NRS
• 최대개구량과 좌우 운동량
• 교합 접촉 순서와 힘 분포
• 장치의 편안함
• 아침 교합감과 씹기 기능

두 변화량이 비슷하다면 고딕 아치 apex 이동에 실제 하악 운동학적 변화가 포함됐다는 근거가 될 수 있습니다. 반대로 좌표 변화가 일치하지 않는다면 기록판과 stylus의 기하학적 효과 또는 장치 불안정이 얼마나 반영됐는지 분석할 수 있습니다.

또한 즉시 변화와 적응 변화를 분리해야 합니다.

• 장치 직후: 기하학적 이동, 통증 감소와 근긴장 변화
• 1~2주: 장치 학습과 초기 신경근 적응
• 1~3개월: 반복 폐구와 기능운동의 안정화 가능성
• 장치 제거 뒤: 변화가 유지되는지 또는 원래 위치로 돌아가는지

14. 이 글의 결론

Jaw motion tracking과 관련 문헌을 종합하면 다음과 같이 정리할 수 있습니다.

1. VD를 높이면 아래턱은 수직으로만 이동하지 않을 수 있습니다.
2. 연하 시 좌우 운동범위와 전체 궤적이 달라질 수 있습니다.
3. 교합기 힌지 운동과 실제 환자의 개폐구 경로는 차이가 날 수 있습니다.
4. 수직 이개량이 커지면 아래턱의 후하방 회전과 전방이동 가능량 감소가 나타날 수 있습니다.
5. 새로운 VD를 사용한 뒤 하악 안정위와 근육계는 시간에 따라 적응할 수 있습니다.
6. 고딕 아치 apex와 tapping point는 장치 높이와 기록 조건의 영향을 받을 수 있습니다.
7. 따라서 최종 치료 VD에서 위치를 기록하고, provisional 또는 장치 사용 뒤 같은 조건에서 다시 확인하는 과정이 중요합니다.

오복만세치과에서는 턱관절 장치를 단순한 치아 보호판으로만 설명하지 않습니다.

턱관절 장치는 교합 변화에 따른 구강악안면 근신경계를 재구성하는 치료입니다.

이 과정은 한 번에 정답 위치를 찍는 치료가 아니라, 가역적인 교합 변화 안에서 턱관절·근육·연하·감각 피드백이 어떻게 반응하는지 반복해서 확인하고 조정하는 치료입니다.

그러나 모든 턱관절장애 환자에게 장치가 필요한 것은 아니며, VD를 높였다는 이유만으로 통증이 좋아지거나 나빠진다고 단정할 수도 없습니다. 환자의 증상과 하악운동, 치아·보철물 상태와 적응 경과를 함께 평가해야 합니다.

의료정보 및 문헌 해석 안내

이 글은 수직고경 변화와 하악운동의 관계를 설명하기 위한 일반적인 의료정보입니다. 특정 환자의 진단이나 장치 높이 및 치료계획을 대신하지 않습니다.

Jaw tracker는 하악운동을 정량화하는 유용한 도구이지만, 기록된 궤적만으로 통증의 원인이나 가장 좋은 치료 위치가 자동으로 결정되는 것은 아닙니다. 장비 정확도와 임상적 타당성도 구분해야 합니다.

장치 사용 뒤 지속적인 턱 통증, 입 벌림 제한, 특정 치아의 조기접촉 또는 회복되지 않는 교합 변화가 나타나면 장치를 임의로 계속 사용하거나 조정하지 말고 제작한 의료진의 평가를 받아야 합니다.

참고문헌

1. Shen YF, Wei MC, Li HP, Pan YH, Hong HH, Chen CC, et al. Vertical dimension of occlusion related to mandibular movement during swallowing. Biomedical Journal. 2021;44(2):217-222. DOI: 10.1016/j.bj.2019.12.006
2. Lee HJ, Shim JS, Moon HS, Kim JE. Alteration of the Occlusal Vertical Dimension for Prosthetic Restoration Using a Target Tracking System. Applied Sciences. 2021;11(13):6196. DOI: 10.3390/app11136196
3. Feng Y, Zhan L, Sun X, Li J, Liu W. A fully digital workflow to register maxillomandibular relation using a jaw motion tracer for fixed prosthetic rehabilitation: A technical report. Journal of Esthetic and Restorative Dentistry. 2023;35(7):1068-1076. DOI: 10.1111/jerd.13058
4. Mayoral P, Lagravère MO, Míguez-Contreras M, Garcia M. Antero-posterior mandibular position at different vertical levels for mandibular advancing device design. BMC Oral Health. 2019;19:85. DOI: 10.1186/s12903-019-0783-8
5. Goodkind RJ. Mandibular movement with changes in the vertical dimension. Journal of Prosthetic Dentistry. 1967;18(5):438-448. DOI: 10.1016/0022-3913(67)90165-590165-5)
6. Ormianer Z, Gross M. A 2-year follow-up of mandibular posture following an increase in occlusal vertical dimension beyond the clinical rest position with fixed restorations. Journal of Oral Rehabilitation. 1998;25(11):877-883. DOI: 10.1046/j.1365-2842.1998.00326.x
7. Watanabe Y. Use of personal computers for Gothic arch tracing: Analysis and evaluation of horizontal mandibular positions with edentulous prosthesis. Journal of Prosthetic Dentistry. 1999;82(5):562-572. DOI: 10.1016/S0022-3913(99)70055-770055-7)
8. Kar SK, Tripathi A, Rai P. Reproducibility and Variability of Centric Relation Point in Completely Edentulous Patients. Journal of the California Dental Association. 2020;48(5-6):277-282. DOI: 10.1080/19424396.2020.12222584

※ 이수영 원장(Dr. SooYoung Lee, DMD, MSc, PhD)이 공개된 논문과 원문을 검토해 연구 결과와 임상적 해석을 구분하여 정리한 문헌 기반 교육자료입니다.
